# PROLINK COMPUTER, INC.
MVGA-AVGA3, MVGA-AVGA3M
Category Video
Video Types Supported XVGA
Video Processor CL-GD542X
Highest Resolution Supported 1280 x 1024
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 2MB

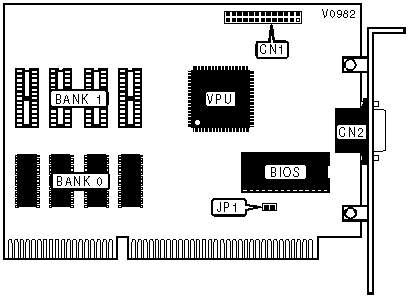

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-------------+----------+------------------------+----------|
| VGA feature | CN1 | 15-pin analog video | CN2 |
| connector | | port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ZERO WAIT-STATE CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|-------------------------------+----------------------------|
| Zero wait-state | Closed |
|-------------------------------+----------------------------|
| Non-Zero wait-state | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (4) 256K x 8 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (4) 256K x 8 | (4) 256K x 8 |
+------------------------------------------------------------+
