# RELIALOGIC CORPORATION PRIVATE, LTD.
VLP940
JATON CORPORATION
JAX 8246 (VL-46)
Category Video
Video Types Supported XVGA
Video Processor Trident 9440AGI
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA Local Bus
Memory Type DRAM
Maximum Onboard Memory 2MB

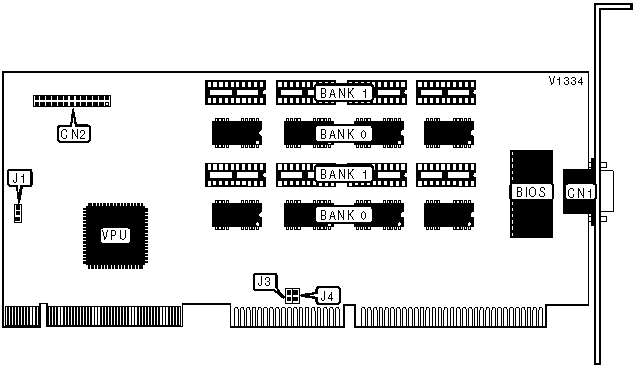

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VL-BUS TIMING SELECTION |
|------------------------------------------------------------|
| Timing | J1 |
|----------------------------+-------------------------------|
| Alternate | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| Standard | Pins 2 & 3 closed |
|------------------------------------------------------------|
| Note: The exact location of Pin 1 is unidentified. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VL-BUS CPU SPEED SELECTION |
|------------------------------------------------------------|
| Speed | J3 |
|------------------------------+-----------------------------|
| £ 33MHz | Open |
|------------------------------+-----------------------------|
| >33MHz | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR SCAN RATE SELECTION |
|------------------------------------------------------------|
| Rate | J4 |
|----------------------------------+-------------------------|
| » | <48.7KHz | Closed |
|-----+----------------------------+-------------------------|
| | 48.7KHz | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Memory | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (8) 256K x 4 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (8) 256K x 4 | (8) 256K x 4 |
+------------------------------------------------------------+
