# QDI COMPUTERM, INC.
TD9440-2/PCI/SMT/2L
Card Type Video card
Video Chip Set TGUI
Highest Resolution Supported 1600 x 1200
Maximum Video Memory 2MB DRAM
Data Bus PCI
Video Types Supported XVGA

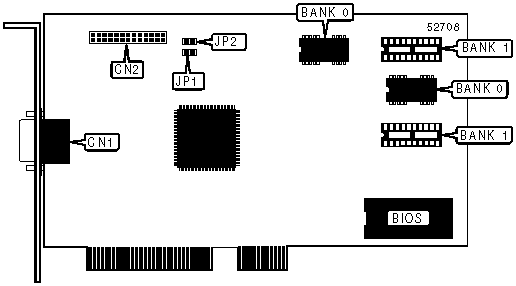

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-------------------+-------+------------------------+-------|
| Video port | CN1 | Feature connector | CN2 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| Internal BIOS selected | JP1 | Open |
|----------------------------------------+-------+-----------|
| External BIOS selected | JP1 | Closed |
|----------------------------------------+-------+-----------|
| Normal DRAM selected | JP2 | Open |
|----------------------------------------+-------+-----------|
| EDO DRAM selected | JP2 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (2) 256K x 16 | None |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 16 | (2) 256K x 16 |
+------------------------------------------------------------+
