# PROLINK COMPUTER, INC.
PV-CL546XPII
Card Type Video
Video Chip Set Cirrus Logic
Maximum Video Memory 4MB RDRAM
Video Types Supported XVGA
Highest Resolution Supported 1600 x 1200
Data Bus 32-bit PCI

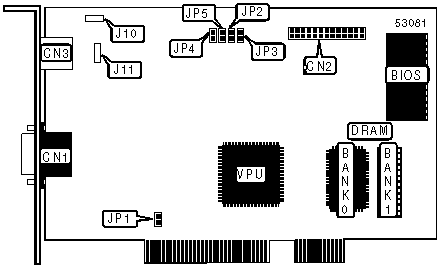

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|--------------------------+-------+-----------------+-------|
| 15-pin analog video port | CN1 | Unidentified | J10 |
|--------------------------+-------+-----------------+-------|
| Feature connector | CN2 | Unidentified | J11 |
|--------------------------+-------+-----------------+-------|
| Video in | CN3 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|-------------------------------+-------------+--------------|
| INTA disabled | JP1 | Open |
|-------------------------------+-------------+--------------|
| INTA enabled | JP1 | Closed |
|-------------------------------+-------------+--------------|
| NTSC mode enabled | JP4 | Open |
|-------------------------------+-------------+--------------|
| PAL mode enabled | JP4 | Closed |
|-------------------------------+-------------+--------------|
| Underscan mode enabled | JP5 | Open |
|-------------------------------+-------------+--------------|
| Overscan mode enabled | JP5 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ANTI-FLICKER MODE SELECTION |
|------------------------------------------------------------|
| Setting | JP2 | JP3 |
|------------------------+-----------------+-----------------|
| | 0:1:0 overaging | Open | Open |
|---+--------------------+-----------------+-----------------|
| ยป | 1:3:1 overaging | Open | Closed |
|---+--------------------+-----------------+-----------------|
| | 1:2:1 overaging | Closed | Open |
|---+--------------------+-----------------+-----------------|
| | 1:1:0 overaging | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------------+-------------------+-------------------|
| 2MB | 2MB | None |
|--------------------+-------------------+-------------------|
| 4MB | 2MB | 2MB |
|------------------------------------------------------------|
| Note:The size of memory chips is unidentified. |
+------------------------------------------------------------+
