# PINE TECHNOLOGY
PT-505X
Card Type Video card
Video Chip Set RTVGA Graphics
Maximum Video Memory 512K DRAM
Video Types Supported VGA, XVGA
Highest Resolution Supported 1024 x 768
Data Bus 16-bit ISA

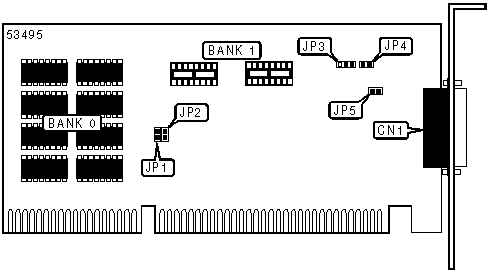

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| 15-pin analog video port | CN1 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | Label | Position |
|----------------------------------------+-------+-----------|
| Interlaced | JP4 | Open |
|----------------------------------------+-------+-----------|
| Non-interlaced | JP4 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Bank 0 | Jumper | |
| | Settings | |
|-------------+---------------+------------------------------|
| Brand Name | Part No. | JP1 | JP2 | JP5 |
|-------------+---------------+----------+---------+---------|
| MICRON | MT 1259 | Closed | Closed | Open |
|-------------+---------------+----------+---------+---------|
| OKI | M41256A | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| MOTOROLA | MCM6256BP | Closed | Open | Closed |
|-------------+---------------+----------+---------+---------|
| NEC | D41256C | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| T.I. | TMS4256 | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| MITSUBISHI | M5M4256AP | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| SAMSUNG | KM41256AP | Open | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| INTEL | P21256 | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| TOSHIBA | TMM41256AP | Closed | Open | Closed |
|-------------+---------------+----------+---------+---------|
| SHARP | LH21256 | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| GOLDSTAR | 71C256 | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| HYUNDAI | HY53C256LS | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| FUJITSU | MB81256 | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| HITACHI | HM51256P | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| HITACHI | PC41256 | Closed | Closed | Closed |
|-------------+---------------+----------+---------+---------|
| HITACHI | T41256P10 | Closed | Closed | Closed |
|------------------------------------------------------------|
| Note: The memory sockets labeled BANK 1 require part no. |
| 44256-8 for all of the above settings. |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT SELECTION |
|------------------------------------------------------------|
| IRQ | JP3 |
|----------------------------+-------------------------------|
| 7 | Pins 2 & 3 closed |
|----------------------------+-------------------------------|
| 9 | Pins 1 & 2 closed |
+------------------------------------------------------------+
