# PROLINK COMPUTER, INC.

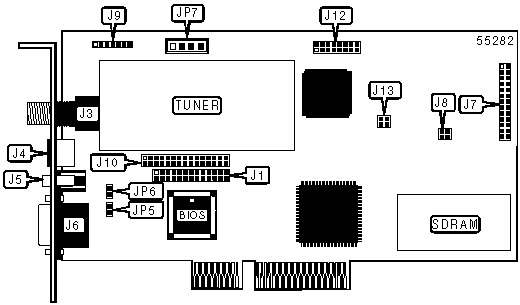

PV-I1740A+
Card Type Tuner card
Video Chip Set Intel
Maximum Video Memory 8MB SDRAM
Video Types Supported VGA
Highest Resolution Supported 1600 x 1200
Data Bus AGP
IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| Feature connector | J1 | MTS/Teletext | J8 |
| (VGA) | | connector | |
|------------------------+-------+-------------------+-------|
| TV antenna | J3 | DTV-camera | J9 |
| | | connector | |
|------------------------+-------+-------------------+-------|
| Audio/video connector | J4 | TV out connector | J10 |
|------------------------+-------+-------------------+-------|
| Audio out - external | J5 | NICAM/BTSC | J12 |
| | | connector | |
|------------------------+-------+-------------------+-------|
| VGA connector | J6 | NICAM/BTSC | J13 |
| | | connector | |
|------------------------+-------+-------------------+-------|
| MTS/Teletext connector | J7 | Audio out - | JP7 |
| | | internal | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR COMPATABILITY SELECTION |
|------------------------------------------------------------|
| Function | JP5 | JP6 |
|------------------------+-----------------+-----------------|
| DDC2B disabled | Open | Open |
|------------------------+-----------------+-----------------|
| DDC2B enabled | Closed | Closed |
+------------------------------------------------------------+
IMG IMG 2
PV-BTSC MODULE
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| VGA+ capture connector | J1 |
+------------------------------------------------------------+

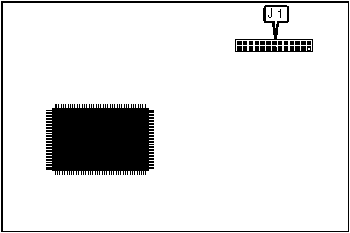

IMG IMG 3
DB-MTSRIC MODULE
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| VGA+ capture connector | J1 |
+------------------------------------------------------------+
IMG IMG 4
PV-NICAM MODULE
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label |
|-------------------------------+----------------------------|
| VGA+ capture connector | J1 |
+------------------------------------------------------------+

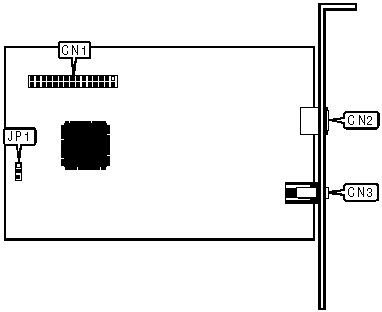

IMG IMG 5
PV-TVOUT MODULE
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| VGA+ capture connector | CN1 | Video out | CN3 |
|------------------------+-------+-------------------+-------|
| S-video out | CN2 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Function | JP1 |
|----------------------------+-------------------------------|
| PAL | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| NTSC | Pins 2 & 3 closed |
+------------------------------------------------------------+
