# SPEA SOFTWARE AG
V7 MIRAGE (VESA)
Category Video
Video Types Supported XVGA
Video Processor S3
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA local bus
Memory Type DRAM
Maximum Onboard Memory 2MB

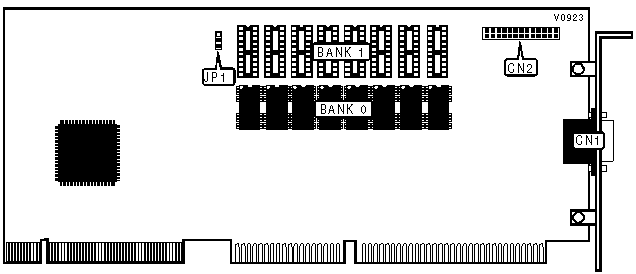

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN1 | VESA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | JP1 |
|----------------------------+-------------------------------|
| 1MB | Pins 1 & 2 closed |
|----------------------------+-------------------------------|
| 2MB | Pins 2 & 3 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|--------------+----------------------+----------------------|
| 1MB | (8) 256K x 4 | NONE |
|--------------+----------------------+----------------------|
| 2MB | (8) 256K x 4 | (8) 256K x 4 |
+------------------------------------------------------------+
