# STB SYSTEMS, INC.
VELOCITY 64V VL
Category Video
Video Types Supported XVGA
Video Processor S3 Vision968
Highest Resolution Supported 1600 x 1200
Data Bus Type 32-bit VESA Local Bus
Memory Type VRAM
Maximum Onboard Memory 2MB (Expandable to 4MB)

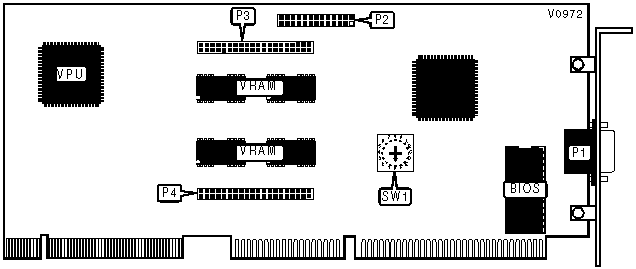

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|---------------+----------+----------------------+----------|
| 15-pin analog | P1 | Expansion memory | P3 |
| video port | | connector | |
|---------------+----------+----------------------+----------|
| VGA feature | P2 | Expansion memory | P4 |
| connector | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED - DO NOT ALTER |
|------------------------------------------------------------|
| Switch | Position |
|--------------------------------+---------------------------|
| ยป | SW1 | 0 |
+------------------------------------------------------------+
