V7 VEGA CARD (LONG CARD)
Card Type Video card
Video Processor Video Seven
Maximum Onboard Memory 256KB DRAM
I/O Options Feature connector, light pen port
Data Bus 8-bit ISA
Video Types Supported EGA
Highest Resolution Supported 640 x 350

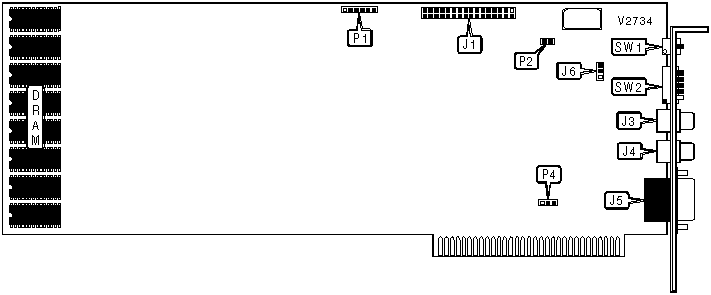

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|-----------------------+-------+--------------------+-------|
| Feature connector | J1 | Light pen port | P1 |
|-----------------------+-------+--------------------+-------|
| Unidentified | J3 | 9-pin EGA port | J5 |
|-----------------------+-------+--------------------+-------|
| Unidentified | J4 | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| USER CONFIGURABLE SETTINGS |
|------------------------------------------------------------|
| Setting | Label | Position |
|-------------------------------------+-------+--------------|
| » | Base I/O address set to 3D0h | J6 | Pins 1 & 2 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| | Base I/O address set to 2D0h | J6 | Pins 2 & 3 |
| | | | closed |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | P2 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Factory configured - do not | P4 | Unidentified |
| | alter | | |
|---+---------------------------------+-------+--------------|
| » | Card will emulate CGA and MDA | SW2/5 | On |
| | modes as necessary | | |
|---+---------------------------------+-------+--------------|
| | Card is 100% EGA compatible | SW2/5 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE (EGA PRIMARY) |
|------------------------------------------------------------|
| Primary | Secondary | SW1 | SW2/1 |SW2/2 |SW2/3 |SW2/4 |
|------------+------------+-----+-------+------+------+------|
|CGA, 40 x 25| Monochrome | Off | On | Off | Off | On |
|------------+------------+-----+-------+------+------+------|
|CGA, 80 x 25| Monochrome | Off | Off | Off | Off | On |
|------------+------------+-----+-------+------+------+------|
|EGA, 40 x 25| Monochrome | On | On | On | On | Off |
|------------+------------+-----+-------+------+------+------|
|EGA, 80 x 25| Monochrome | On | Off | On | On | Off |
|------------+------------+-----+-------+------+------+------|
| Monochrome |CGA, 40 x 25| Off | On | Off | On | Off |
|------------+------------+-----+-------+------+------+------|
| Monochrome |CGA, 80 x 25| Off | Off | Off | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE (EGA SECONDARY) |
|------------------------------------------------------------|
| Primary | Secondary | SW1 | SW2/1 |SW2/2 |SW2/3 |SW2/4 |
|------------+------------+-----+-------+------+------+------|
| Monochrome |CGA, 40 x 25| Off | On | On | On | On |
|------------+------------+-----+-------+------+------+------|
| Monochrome |CGA, 80 x 25| Off | Off | On | On | On |
|------------+------------+-----+-------+------+------+------|
| Monochrome |EGA, 40 x 25| On | On | Off | On | On |
|------------+------------+-----+-------+------+------+------|
| Monochrome |EGA, 80 x 25| On | Off | Off | On | On |
|------------+------------+-----+-------+------+------+------|
|CGA, 40 x 25| Monochrome | Off | On | On | Off | On |
|------------+------------+-----+-------+------+------+------|
|CGA, 80 x 25| Monochrome | Off | Off | On | Off | On |
+------------------------------------------------------------+
