# STB SYSTEMS, INC.
VIRGE/GX 2MB 3D PCI, VIRGE/GX 4MB 3D PCI
Card Type Video card
Video Chip Set S3
Maximum Video Memory 4MB EDO DRAM
Video Types Supported VGA
Highest Resolution Supported 1600 x 1200
Data Bus 32-bit PCI
IMG IMG 1
+------------------------------------------------------------+

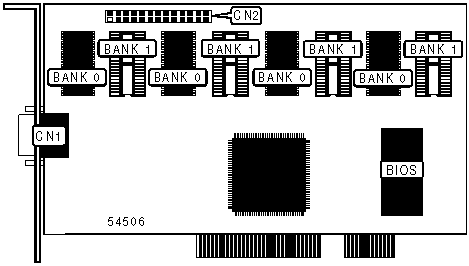

| CONNECTIONS |
|------------------------------------------------------------|
| Function | Label | Function | Label |
|------------------------+-------+-------------------+-------|
| 15-pin analog video | CN1 | Feature connector | CN2 |
| port | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| VIDEO MEMORY CONFIGURATION (EDO DRAM) |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 2MB | (2) 256KB x 16 | None |
|------------------+--------------------+--------------------|
| 4MB | (2) 256KB x 16 | (2) 256KB x 16 |
+------------------------------------------------------------+
