TVGA9000C
Category Video
Video Types Supported XVGA
Video Processor 9000C
Highest Resolution Supported 1024 x 768
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 512KB
IMG IMG 1
+------------------------------------------------------------+

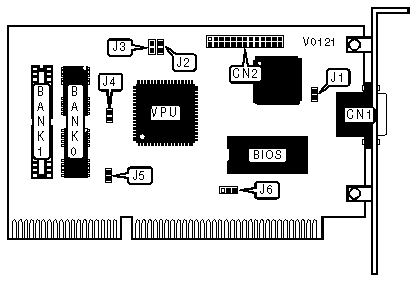

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| SCAN RATE SELECTION |
|------------------------------------------------------------|
| Rate | J2 |
|-----------------------------------+------------------------|
| » | Default scan rate | Closed |
|---+-------------------------------+------------------------|
| | 48.7Khz | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS WIDTH AUTODETECT CONFIGURATION |
|------------------------------------------------------------|
| Setting | J3 |
|-----------------------------------+------------------------|
| » | Enabled | Open |
|--------+--------------------------+------------------------|
| | Disabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BUS SIZE SELECTION |
|------------------------------------------------------------|
| BUS | J4 | J5 | J6 |
|------------------+-------------+-------------+-------------|
| » | 16-bit | Open | Closed | Open |
|---+--------------+-------------+-------------+-------------|
| | 8-bit | Closed | Open | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 | J1 |
|-------------+---------------+---------------+--------------|
| 256KB | (2) 41256 | None | Closed |
|-------------+---------------+---------------+--------------|
| 512KB | (2) 41256 | (2) 41256 | Open |
+------------------------------------------------------------+
