# UNIDENTIFIED
PLATINUM VGA16
Category Video
Video Types Supported XVGA
Video Processor TVGA8800CS
Highest Resolution Supported 800 x 540
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 512KB

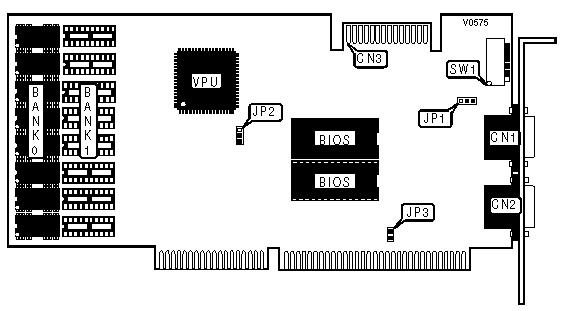

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA Feature | CN3 |
| port | | Connector | |
|------------------------+----------+-------------+----------|
| 9-pin digital video | CN2 | | |
| port | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE |
|------------------------------------------------------------|
| Setting | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|-------------+-----------+-----------+-----------+----------|
| » | VGA | On | On | On | On |
|---+---------+-----------+-----------+-----------+----------|
| | EGA | Off | On | On | On |
|---+---------+-----------+-----------+-----------+----------|
| | CGA | On | Off | On | On |
|---+---------+-----------+-----------+-----------+----------|
| | MDA | Off | Off | On | On |
+------------------------------------------------------------+
+------------------------------------------------------------+
| ADDRESS DECODE SETTING |
|------------------------------------------------------------|
| Setting | SW1/5 |
|-----------------------------------+------------------------|
| » | Fast address decode | On |
|---+-------------------------------+------------------------|
| | Slow address decode | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DATA BUS SIZE |
|------------------------------------------------------------|
| Setting | SW1/6 |
|-----------------------------------+------------------------|
| » | 16-bit data bus | On |
|---+-------------------------------+------------------------|
| | 8-bit data bus | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE JUMPER |
|------------------------------------------------------------|
| Setting | JP1 |
|----------------------------+-------------------------------|
| » | VGA or EGA | Pins 2 & 3 closed |
|---+------------------------+-------------------------------|
| | CGA or MDA | Pins 1 & 2 closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| BIOS AUTODETECT |
|------------------------------------------------------------|
| Setting | JP2 |
|-------------------------------------+----------------------|
| » | Autodetect | Pins 2 & 3 closed |
|---+---------------------------------+----------------------|
| | Autodetect (Micronics & Compaq) | Pins 1 & 2 closed |
|---+---------------------------------+----------------------|
| | 8 - bit BIOS interface | All open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| IRQ SELECT |
|------------------------------------------------------------|
| Setting | JP3 |
|-----------------------------------+------------------------|
| » | Disable IRQ9 | Open |
|---+-------------------------------+------------------------|
| | Enable IRQ9 | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MEMORY CONFIGURATION |
|------------------------------------------------------------|
| Setting | Bank 0 | Bank 1 |
|----------------------+------------------+------------------|
| 256KB | (8) 256K x 1 | NONE |
|----------------------+------------------+------------------|
| 512KB | (8) 256K x 1 | (8) 256K x 1 |
+------------------------------------------------------------+
