# UNIDENTIFIED
VGP-II
Category Video
Video Types Supported VGA
Video Processor Cirrus Logic, Inc.
Highest Resolution Supported 800 x 600
Data Bus Type 8-bit ISA
Memory Type DRAM
Maximum Onboard Memory 256KB
IMG IMG 1
+------------------------------------------------------------+

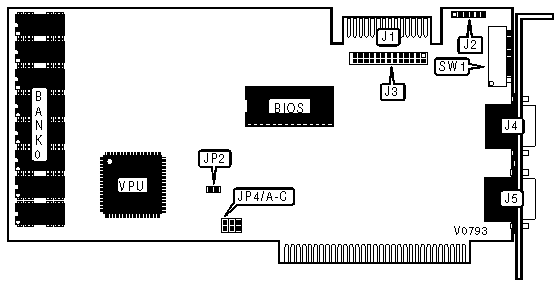

| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|----------------------+----------+---------------+----------|
| VESA feature | J1 | 9-pin digital | J4 |
| connector | | video port | |
|----------------------+----------+---------------+----------|
| 6-pin light pen | J2 | 15-pin analog | J5 |
| connector | | video port | |
|----------------------+----------+---------------+----------|
| 26-pin parallel port | J3 | | |
| - internal | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PARALLEL PORT CONFIGURATION |
|------------------------------------------------------------|
|» LPT/Address| JP2 |JP4/jumper A|JP4/jumper B|JP4/jumper|
| | | | | C |
|-------------+---------+------------+------------+----------|
| |» LPT1/3BCh|Pins 1 & | Open | Closed | Open |
| | |2 closed | | | |
|-+-----------+---------+------------+------------+----------|
|»| LPT2/378h |Pins 2 & | Open | Open | Closed |
| | |3 closed | | | |
|-+-----------+---------+------------+------------+----------|
|»| LPT3/278h |Pins 1 & | Open | Open | Closed |
| | |2 closed | | | |
|-+-----------+---------+------------+------------+----------|
|»| Disabled |Pins 1 & | Closed | Open | Open |
| | |2 closed | | | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE |
|------------------------------------------------------------|
| » Type | SW1/1 | SW1/2 | SW1/3 | SW1/4 |
|----------------------------+-------+-------+-------+-------|
| » | PS/2 | Off | On | On | Off |
|---+------------------------+-------+-------+-------+-------|
| » | Monochrome | On | On | On | On |
|---+------------------------+-------+-------+-------+-------|
| » | Color | Off | On | On | On |
|---+------------------------+-------+-------+-------+-------|
| » | Enhanced color | On | Off | On | On |
|---+------------------------+-------+-------+-------+-------|
| » | TTL multi-frequency | Off | Off | On | On |
|---+------------------------+-------+-------+-------+-------|
| | Analog multi-frequency | Off | On | On | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| PRIMARY/SECONDARY ADAPTER |
|------------------------------------------------------------|
| » Setting | SW1/5 |
|------------------------------------------+-----------------|
| » | VGP-II is the primary display card | On |
|---+--------------------------------------+-----------------|
| » | VGP-II is the secondary display card | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DISPLAY MODE |
|------------------------------------------------------------|
| » Mode | SW1/6 | SW1/7 | SW1/8 |
|-------------------+-------------+-------------+------------|
| » | Automatic | On | On | On |
|---+---------------+-------------+-------------+------------|
| » | CGA only | Off | On | On |
|---+---------------+-------------+-------------+------------|
| » | EGA only | Off | Off | On |
|---+---------------+-------------+-------------+------------|
| » | MGA only | On | Off | On |
|---+---------------+-------------+-------------+------------|
| » | VGA only | On | On | Off |
|---+---------------+-------------+-------------+------------|
| » | VGA protected | Off | On | Off |
+------------------------------------------------------------+
