# UNIDENTIFIED
VL-BUS DISPLAY ACCELERATOR
Category Video
Video Types Supported XVGA
Video Processor Avance Logic ALG2228
Highest Resolution Supported 1280 x 1024
Data Bus Type 32-bit VESA Local Bus
Memory Type DRAM
Maximum Onboard Memory 2MB

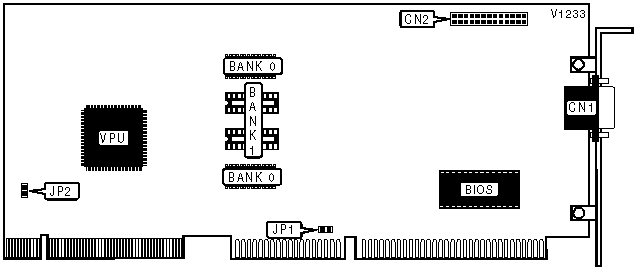

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|------------------------+----------+-------------+----------|
| 15-pin analog video | CN1 | VGA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| CLOCK SPEED CONFIGURATION |
|------------------------------------------------------------|
| Setting | JP1 |
|-----------------------------------+------------------------|
| » | > 40MHz | Open |
|----+------------------------------+------------------------|
| | £ 33/40MHz | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| INTERRUPT CONFIGURATION |
|------------------------------------------------------------|
| IRQ 2/9 | JP2 |
|----------------------------------+-------------------------|
| » | Disabled | Open |
|----+-----------------------------+-------------------------|
| | Enabled | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|------------------+--------------------+--------------------|
| 1MB | (2) 256K x 16 | NONE |
|------------------+--------------------+--------------------|
| 2MB | (2) 256K x 16 | (2) 256K x 16 |
+------------------------------------------------------------+
