# UNIDENTIFIED
VGA-805-V REV. B1
Category Video
Video Types Supported XVGA
Video Processor Unidentified
Highest Resolution Supported 1280-1024
Data Bus Type 32-bit VESA Local Bus
Memory Type DRAM
Maximum Onboard Memory 2MB

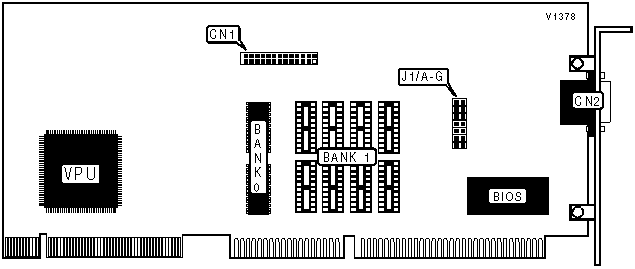

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|--------------+----------+-----------------------+----------|
| VESA Feature | CN1 | 15-pin analog video | CN2 |
| Connector | | port | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| MONITOR TYPE SELECTION |
|------------------------------------------------------------|
| Resolution | Hz | I/NI | J1/E | J1/F | J1/G |
|--------------+-------+-------+---------+---------+---------|
| » | 1024x768 | 43Hz | I | Open | Closed | Open |
|---+----------+-------+-------+---------+---------+---------|
| | 640x480 | 60Hz | NI | Closed | Closed | Closed |
|---+----------+-------+-------+---------+---------+---------|
| | 640x480 | 70Hz | NI | Open | Closed | Closed |
|---+----------+-------+-------+---------+---------+---------|
| | 800x600 | 60Hz | NI | Closed | Open | Closed |
|---+----------+-------+-------+---------+---------+---------|
| | 800x600 | 70Hz | NI | Open | Open | Closed |
|---+----------+-------+-------+---------+---------+---------|
| | 800x600 | 56Hz | NI | Closed | Closed | Open |
|---+----------+-------+-------+---------+---------+---------|
| | 1024x768 | 60Hz | NI | Closed | Open | Open |
|---+----------+-------+-------+---------+---------+---------|
| | 1024x768 | 70Hz | NI | Open | Open | Open |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM CONFIGURATION |
|------------------------------------------------------------|
| Size | Bank 0 | Bank 1 |
|----------------+---------------------+---------------------|
| 1MB | (2) 512KBx8 | NONE |
|----------------+---------------------+---------------------|
| 2MB | (2) 512KBx8 | (8) 44256 |
+------------------------------------------------------------+
+------------------------------------------------------------+
| DRAM JUMPER CONFIGURATION |
|------------------------------------------------------------|
| Size | J1/A | J1/B |
|--------------------+-------------------+-------------------|
| » | 1MB | Closed | Open |
|---+----------------+-------------------+-------------------|
| | 2MB | Closed | Closed |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Jumper | Setting |
|--------------------------+---------------------------------|
| J1/C | Closed |
|--------------------------+---------------------------------|
| J1/D | Closed |
+------------------------------------------------------------+
