# VIDEO SEVEN
V7 VGA 16
Category Video
Video Types Supported VGA
Video Processor Unidentified
Highest Resolution Supported 800 x 600
Data Bus Type 16-bit ISA
Memory Type DRAM
Maximum Onboard Memory 256KB

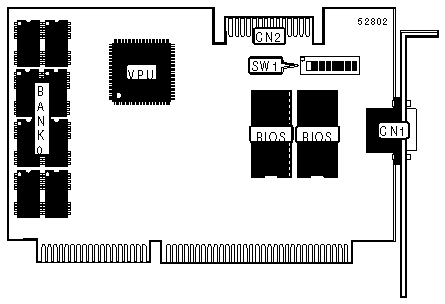

IMG IMG 1
+------------------------------------------------------------+
| CONNECTIONS |
|------------------------------------------------------------|
| Purpose | Location | Purpose | Location |
|-----------------------+----------+--------------+----------|
| 15-pin analog video | CN1 | VESA feature | CN2 |
| port | | connector | |
+------------------------------------------------------------+
+------------------------------------------------------------+
| FACTORY CONFIGURED SETTINGS |
|------------------------------------------------------------|
| Switch | Setting |
|------------------------------+-----------------------------|
| SW1/1 | Off |
|------------------------------+-----------------------------|
| SW1/2 | Off |
|------------------------------+-----------------------------|
| SW1/3 | Off |
|------------------------------+-----------------------------|
| SW1/4 | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| OLDER MODEL EMULATION |
|------------------------------------------------------------|
| Setting | SW1/5 |
|----------------------------------+-------------------------|
| » | Enabled | On |
|----+-----------------------------+-------------------------|
| | Disabled | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| 8/16-BIT ROM SELECT |
|------------------------------------------------------------|
| Setting | SW1/6 | SW1/7 |
|------------------------+-----------------+-----------------|
| » | 16-bit ROM | On | On |
|---+--------------------+-----------------+-----------------|
| | 8-bit ROM | Off | Off |
+------------------------------------------------------------+
+------------------------------------------------------------+
| EXTENDED REGISTER ACCESS |
|------------------------------------------------------------|
| Setting | SW1/8 |
|--------------------------------------+---------------------|
| » | Enabled | Off |
|---+----------------------------------+---------------------|
| | Disabled (IBM VGA standard only) | On |
+------------------------------------------------------------+
